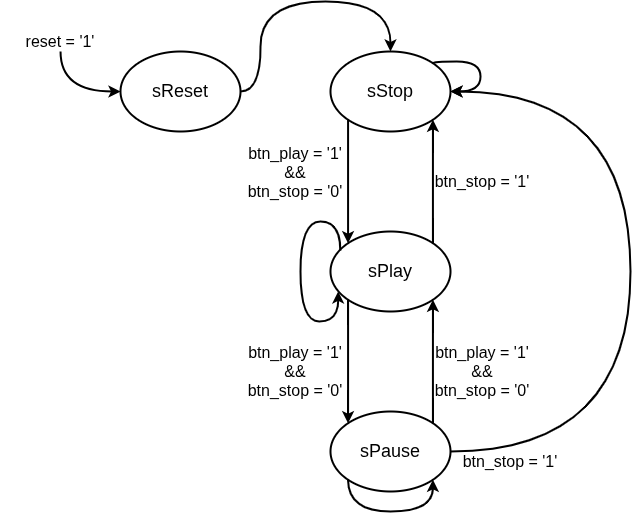

Voor deze opdracht dien je zelf een Moore-FSM te beschrijven.
Er is een datapad ontworpen dat de een lift aanstuurt. De signalen die het controlepad moet aansturen zijn: move_up, move_down, close_doors en open_doors. Alle vier deze signalen zijn van het type STD_LOGIC. Instructies die gegeven worden, mogen (alle vier) maar 1 klok-periode hoog blijven.
Om de sturing te organiseren zijn een ook een deel ingangs-signalen.
- door_are_open: Dit signaal is hoog als de deuren VOLLEDIG open zijn.
- safe_to_ride: Dit signaal is hoog als de deuren dicht zijn en de deuren worden niet aangestuurd om te openen.
Tenslotte zijn er ook nog twee ingangs-vectoren. Beide vectoren zijn one-hot-geëncodeerd (Dit wilt zeggen dat er hoogstens 1 bit ‘1’ kan zijn.)
- floor_request: Deze vector geeft aan naar welke verdieping de lift zich moet begeven.
- carriage_at_floor: Deze vector geeft aan naar welke verdieping de lift zich begeeft.
entity fsm is
generic(
number_of_floors : natural := 16
);
port(
clock : in STD_LOGIC;
reset : in STD_LOGIC;
floor_request : in STD_LOGIC_VECTOR(number_of_floors-1 downto 0);
carriage_at_floor : in STD_LOGIC_VECTOR(number_of_floors-1 downto 0);
safe_to_ride : in STD_LOGIC;
doors_are_open: in STD_LOGIC;
move_up : out STD_LOGIC;
move_down : out STD_LOGIC;
open_doors : out STD_LOGIC;
close_doors : out STD_LOGIC
);
end entity fsm;
De breedte van de twee laatst vernoemde vectoren is in te stellen mbv een generic.
