7-Segment Display

4.1 Een 7-segment display aansturen met 74CD4511 (of: HC4511)

Computers werken enkel met nullen een eentjes. Voor de doorsnee mens zijn deze binaire cijfers niet zo eenvoudig te interpreteren.

Tijdens deze oefening zal je een schakeling bouwen waarmee een getal in binaire notatie eenvoudig wordt omgevormd naar een decimale notatie, die wel eenvoudig te interpreteren is.

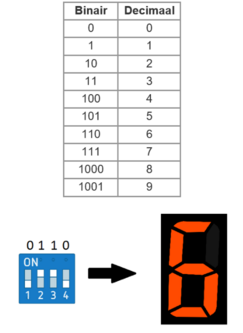

De afbeelding hiernaast illustreert deze opzet.

Doelstelling

BCD to 7-Segment Decoder

  • Om het 7-segment display op een efficiënte manier aan te sturen zullen we gebruik maken van een IC (Integrated Circuit).

  • De 74CD4511 (Datasheet) is een IC dat speciaal is ontwikkeld voor deze taak.

  • Deze component verwacht een getal in binaire notatie aan zijn INPUT pinnen.

  • Op basis van deze INPUT zal de 74CD4511 de juiste OUTPUT pinnen hoog maken zodat de juiste segmenten van het display zullen oplichten.

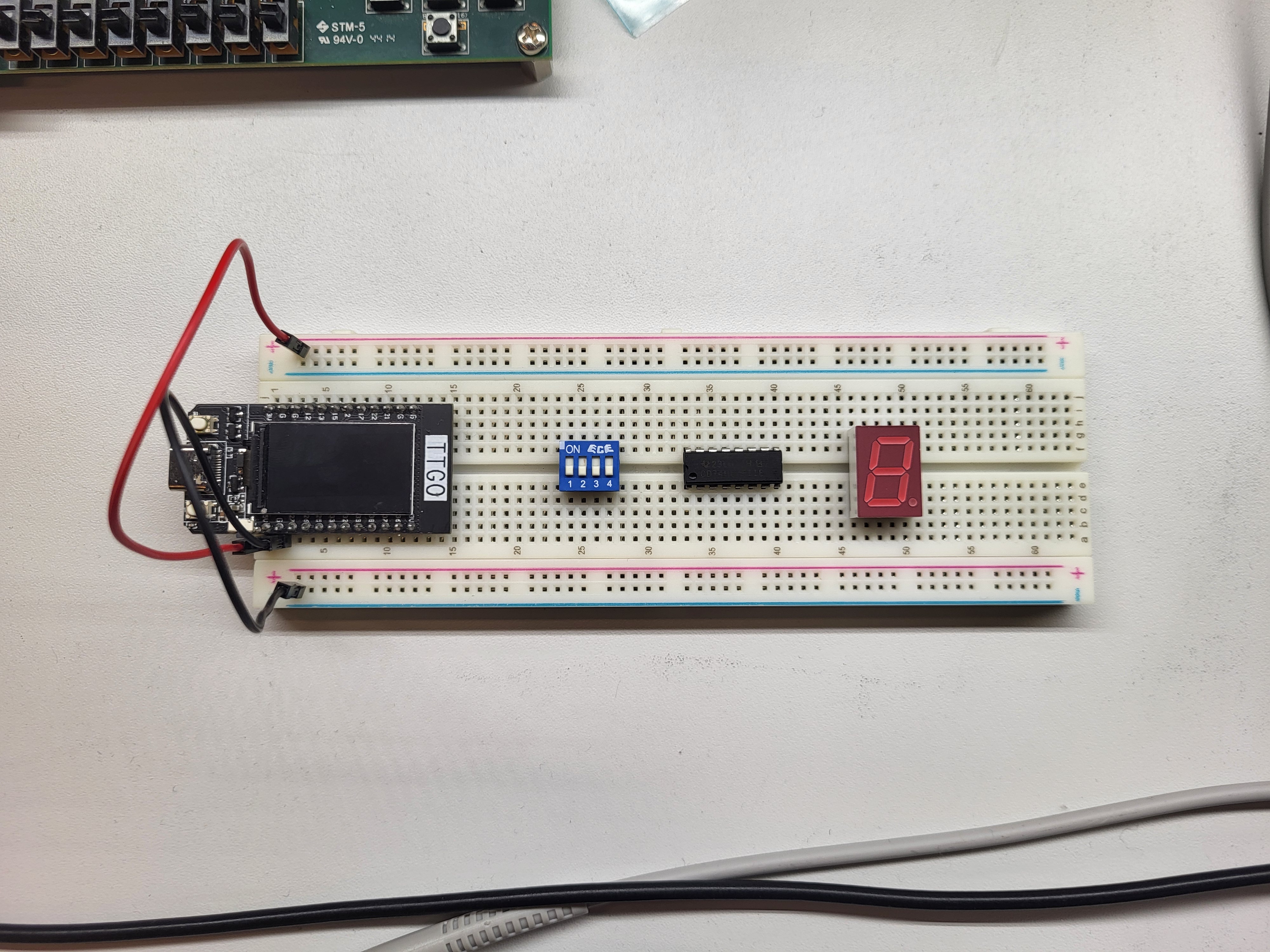

Breadboard Opstelling

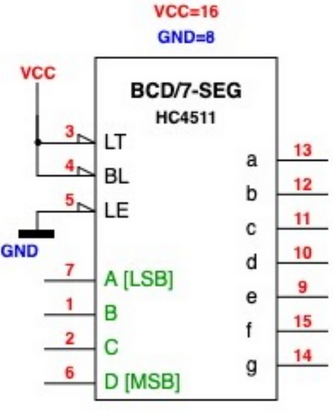

HC4511 Pinout

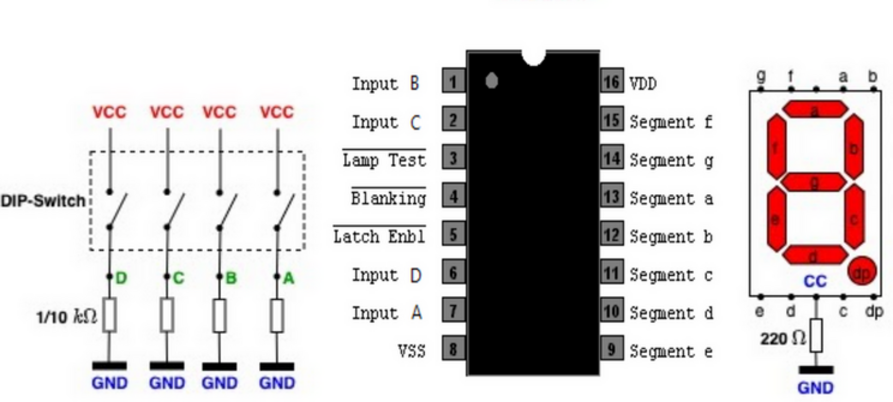

Elektronisch Schema

Opdracht 4.1

  1. Bouw de schakeling op je breadboard zoals weergegeven in de breadboard opstelling. Gebruik ongeveer dezelfde positionering voor je componenten op het breadboard.

  2. Vervolledig de schakeling zoals weergegeven in het elektronisch schema. Uiteraard moeten de uitgangen van de decoder met de overeenstemmende pennen van het display verbonden worden (maar deze verbindingslijnen zijn niet getekend op het schema). LET OP: Alle 16 pinnen van het 745HC4511 MOETEN verbonden zijn!

  3. Test de schakeling door binaire getallen op de DIP switch te zetten (bv 2 = 0010).

  4. Laat de schakeling controleren door de docent.

Gebruik de tip van een pen om de DIP switch te togglen.

Roep de docent, demonstreer de functionaliteit van de schakeling.
