Labo 3: operationele versterker
3.0.1 De oscilloscoop
Tijdens dit laboratorium zullen we veel signalen moeten bestuderen om onze schakeling te debuggen. Dit kan via de serial plotter, maar we kunnen ook een oscilloscoop gebruiken. Hoewel een oscilloscoop veel functionaliteiten heeft, beperken we ons in dit laboratorium tot de draaiknoppen per kanaal (blauw en geel in de onderstaande figuur) en de knop AutoSet (of autoscale). Deze knop stelt automatisch de juiste parameters in om het signaal duidelijk weer te geven.
‘When in doubt, use autoset.’

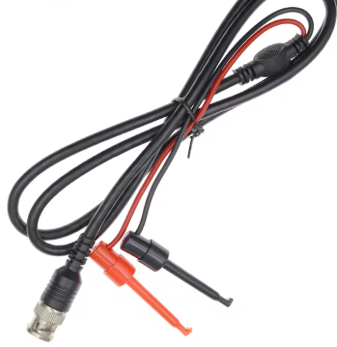

Om signalen van het breadboard uit te lezen, maken we gebruik van BNC naar test-hook kabels. Indien er niet genoeg BNC kabels beschikbaar zijn voor (meerdere) signalen gelijktijdig te debuggen, kan je altijd de seriële plotten van de Arduino IDE gebruiken.
BNC connector
Denk aan grounding! Wanneer je een signaal wilt tonen op de oscilloscoop, zorg dan dat de kabel ook een grondconnectie heeft met de ESP32.

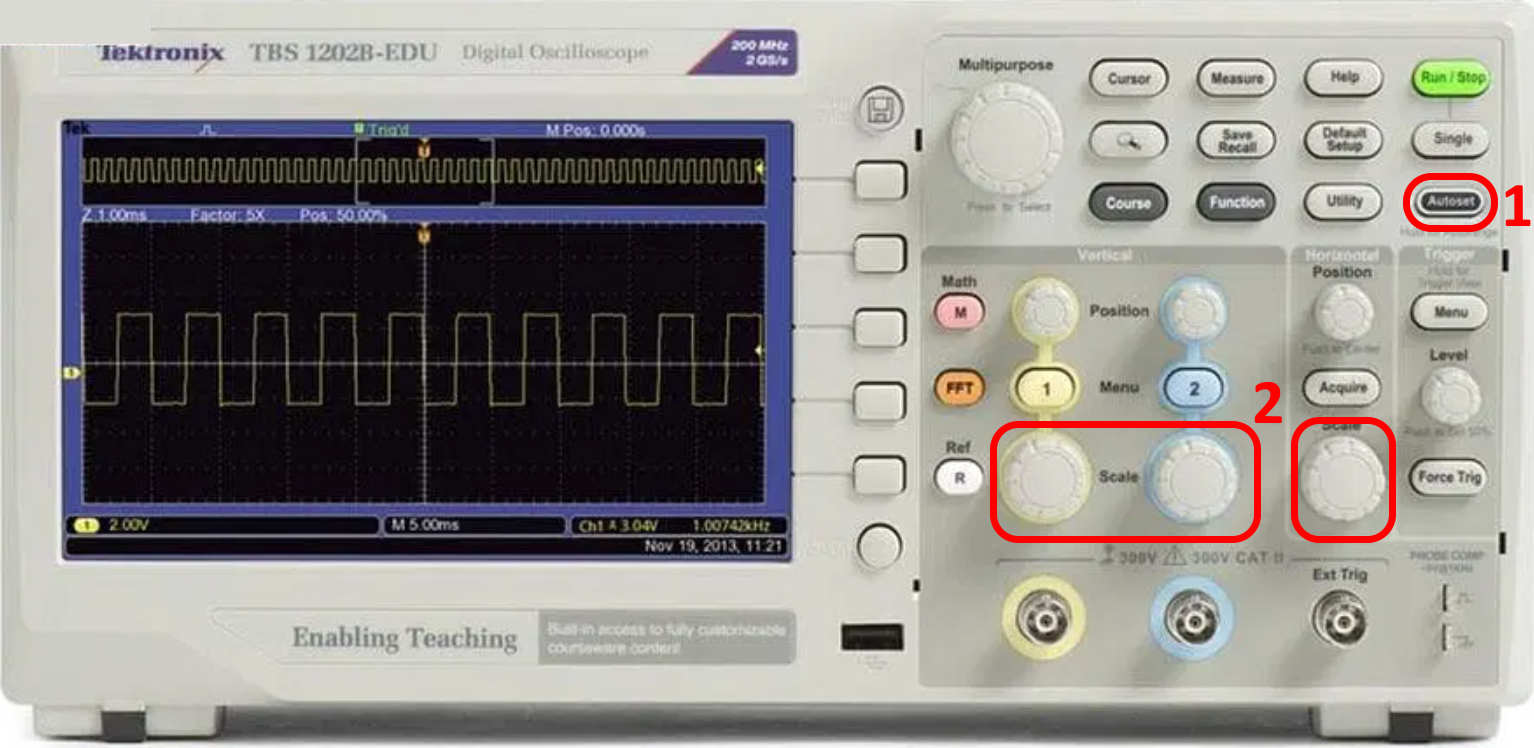

Tektronix TBS 1202B-EDU Oscilloscoop
OPDRACHT
1. Toon de sinus die van de ESP32 komt op de oscilloscoop.
- Gebruik autoset om de waardes correct te tonen op het scherm.
- Verander nu zelf (a) de horizontale schaal en (b) de verticale schaal om meer van het signaal zichtbaar te maken.
- Je mag ook de kleinere “Position” draaiknoppen testen, deze verschuiven de trace omhoog of omlaag! Soms is het ook handig om de “Horizintal Position” draaiknop te gebruiken!
