De gelijkrichter

Labo 3: operationele versterker

3.3 Ideale gelijkrichter

Bij de diode als gelijkrichter hebben we gezien dat het uitgangssignaal 0,7 V kleiner is dan het ingangssignaal. Hoe kunnen we kleinere wisselspanningen toch gelijkrichten?

We gaan nu werken met een sinus van 20 Hz in plaats van 100 Hz. Verander in je code de lijn dac1.outputCW(100); naar dac1.outputCW(20);

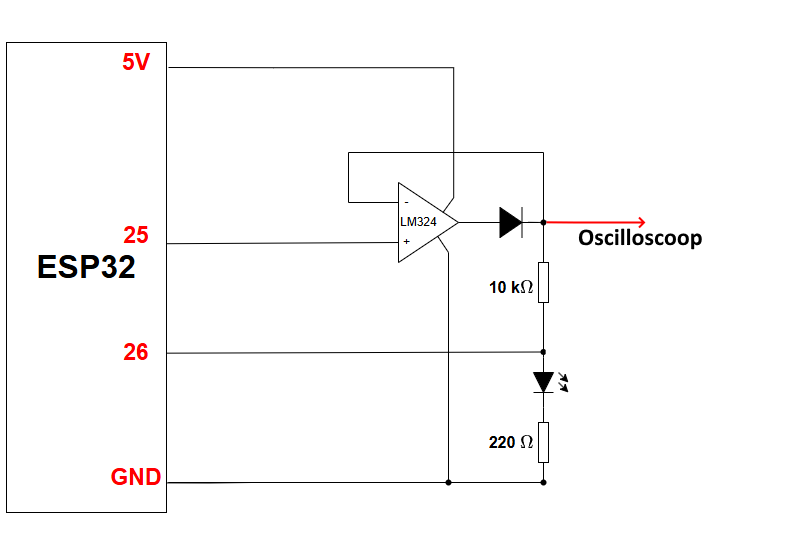

Fig. 1: OPAMP met gelijkrichter

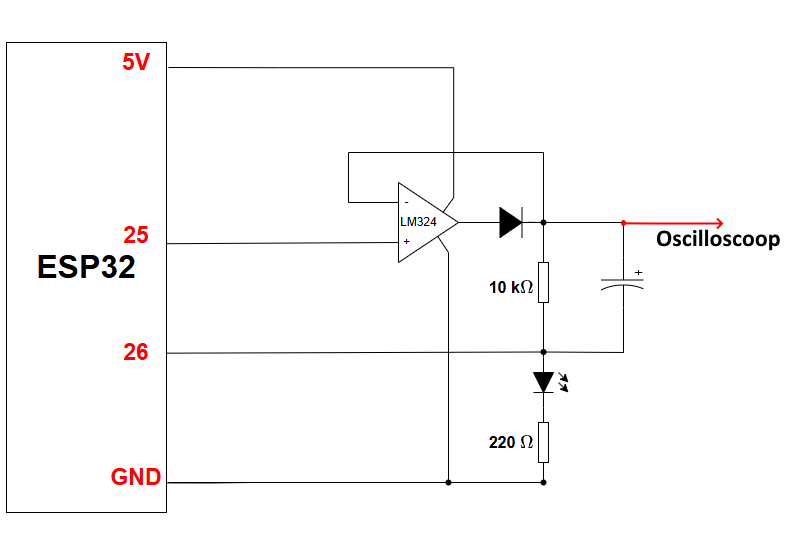

Fig. 2: OPAMP met gelijkrichter + capaciteit

Opdracht

  1. Bouw bovenstaande schakeling van Fig 1. Gebruik hierbij een diode 1N4148 en een belastingsweerstand van 10 kΩ.

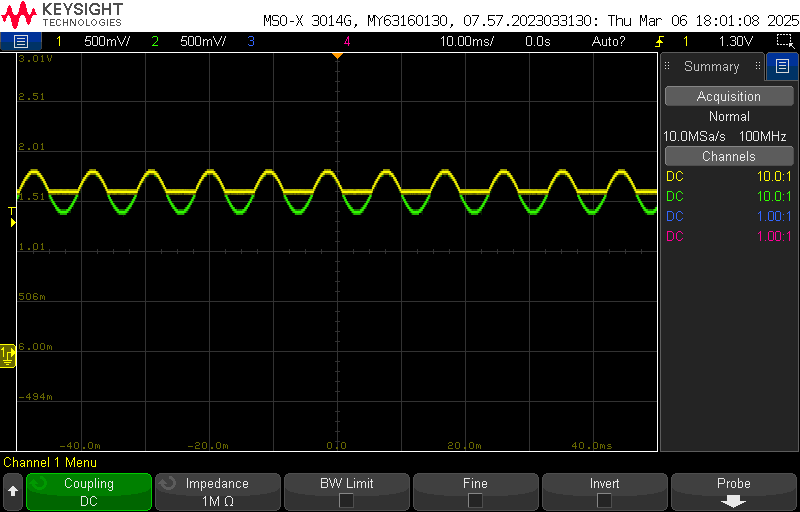

  2. Connecteer de output aan de oscilloscoop, wat zie je?

Roep de docent, demonstreer de functionaliteit van de schakeling.

ANS

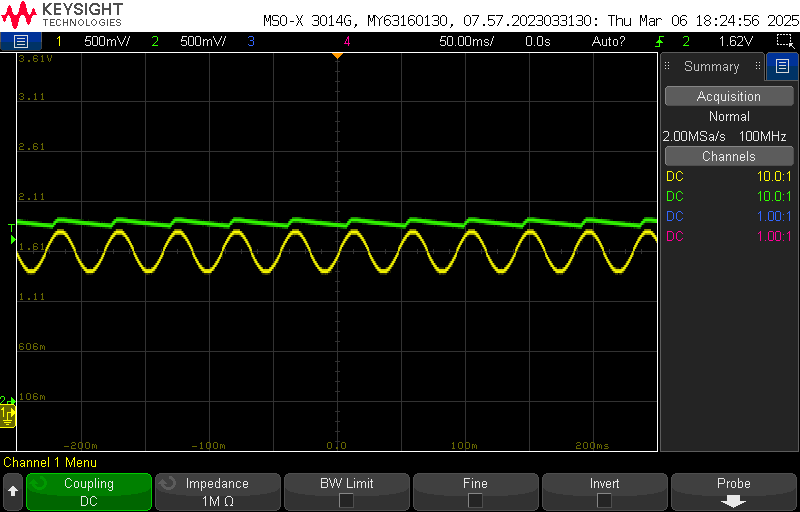

ANS vraag 3a, 3b, 3c

Fig. 1: OPAMP met gelijkrichter

Fig. 2: OPAMP met gelijkrichter + capaciteit
