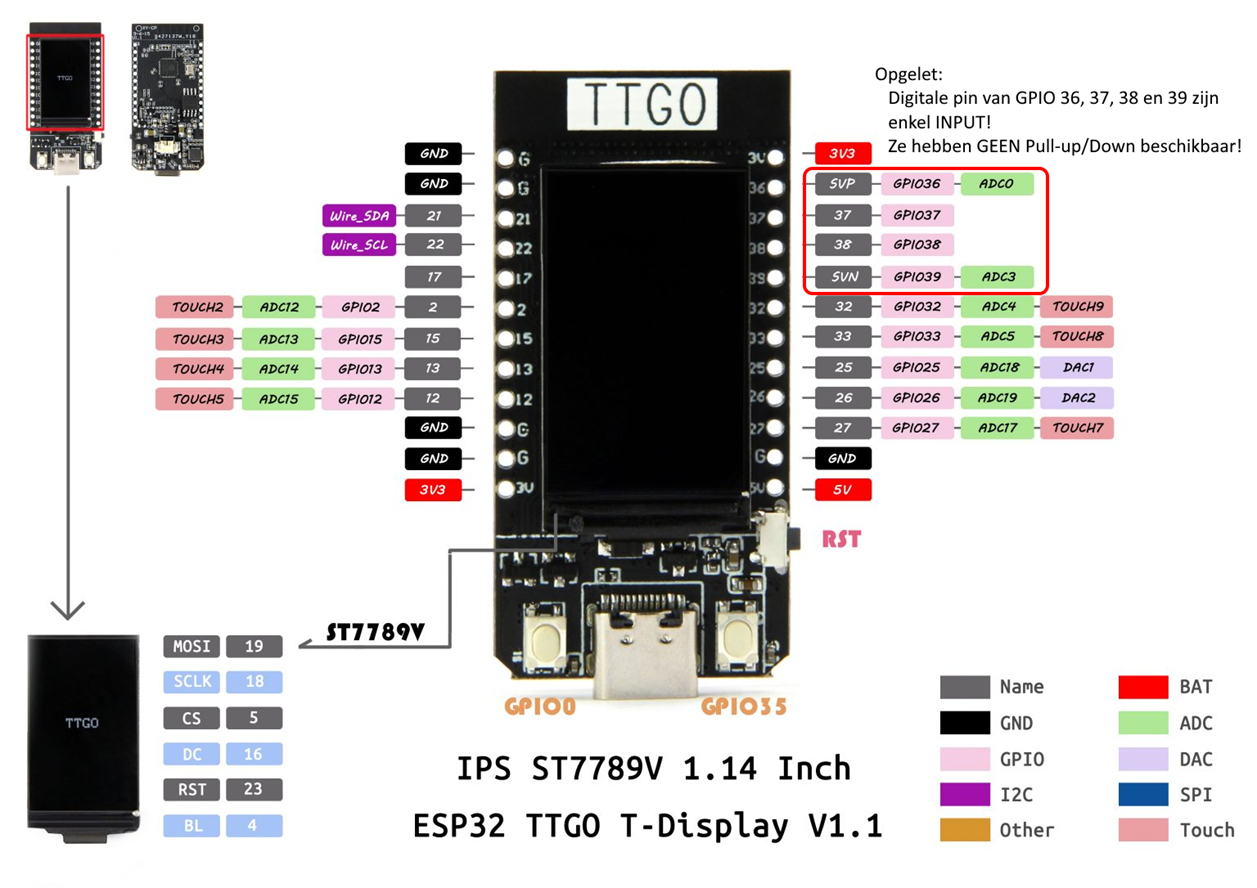

LILYGO TTGO T Display - ESP32 development platform
NOTE:
- De IO pinnen zijn maximum 3.6V tolerant! Dus GEEN 5V sensoren/databus/… aansluiten!
- GPIO 34 en hoger kunnen enkel gebruikt worden als INPUT, niet als OUTPUT
- Sluit de DAC niet kort naar GND, dit blaast de DAC op! TIP:
- Je kan de knoppen op GPIO0 en GPIO35 gebruiken in je programma
Schema

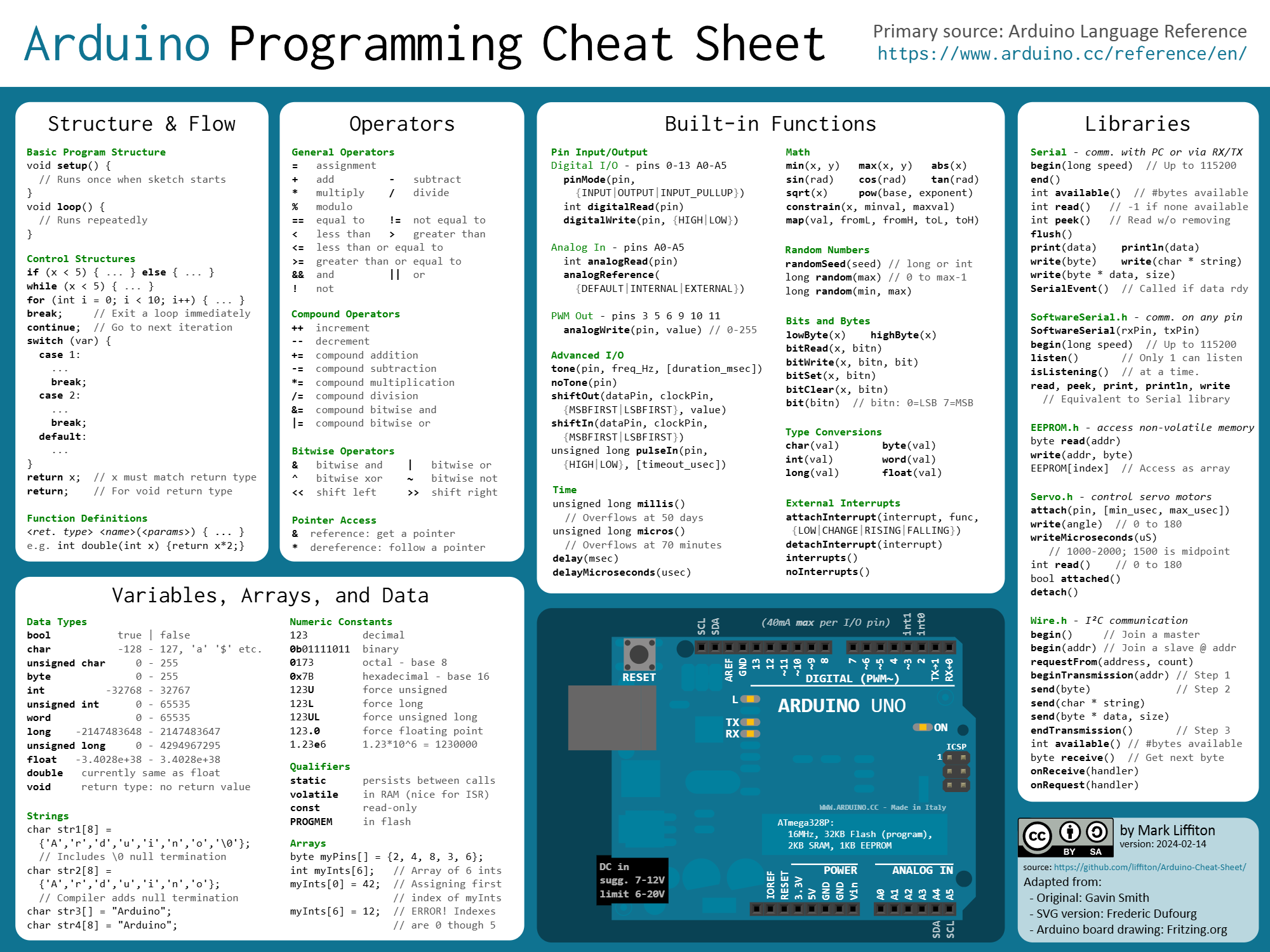

Arduino cheat sheet
Handig wanneer je de syntax niet meer weet van basic functies!
Cheat sheet
ESP32 Datasheet - Hardware reference
De beknopte ESP32 hardware reference of beknopte datasheet is vaak ook een handige tool om problemen op te lossen.
De volledige technische reference manual kan hier gevonden worden:

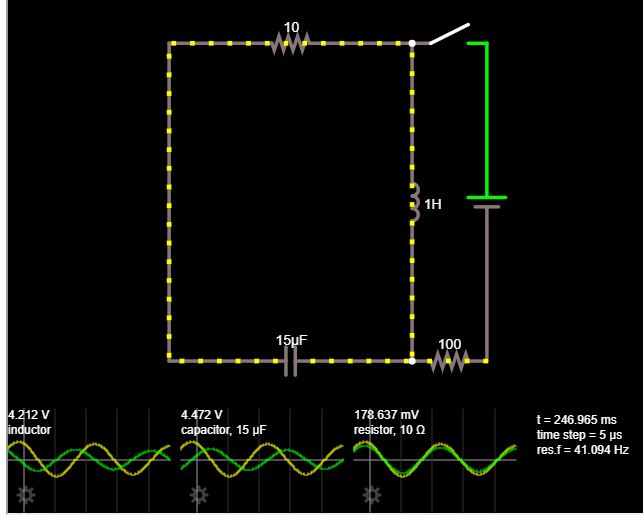

Circuit simulation software
Je kan je circuit online simuleren of de standalone versie downloaden om je schakeling mee te simuleren:
