Programmeren

Board manager en COM Poort instellen

Nu is alles geïnstalleerd dat nodig is om je microcontroller te programmeren. Echter, om succesvol code te uploaden naar je microcontroller is het belangrijk dat je enkele settings juist instelt zoals de Board Manager, en de COM Poort (of TTYusb in Linux/MacOS).

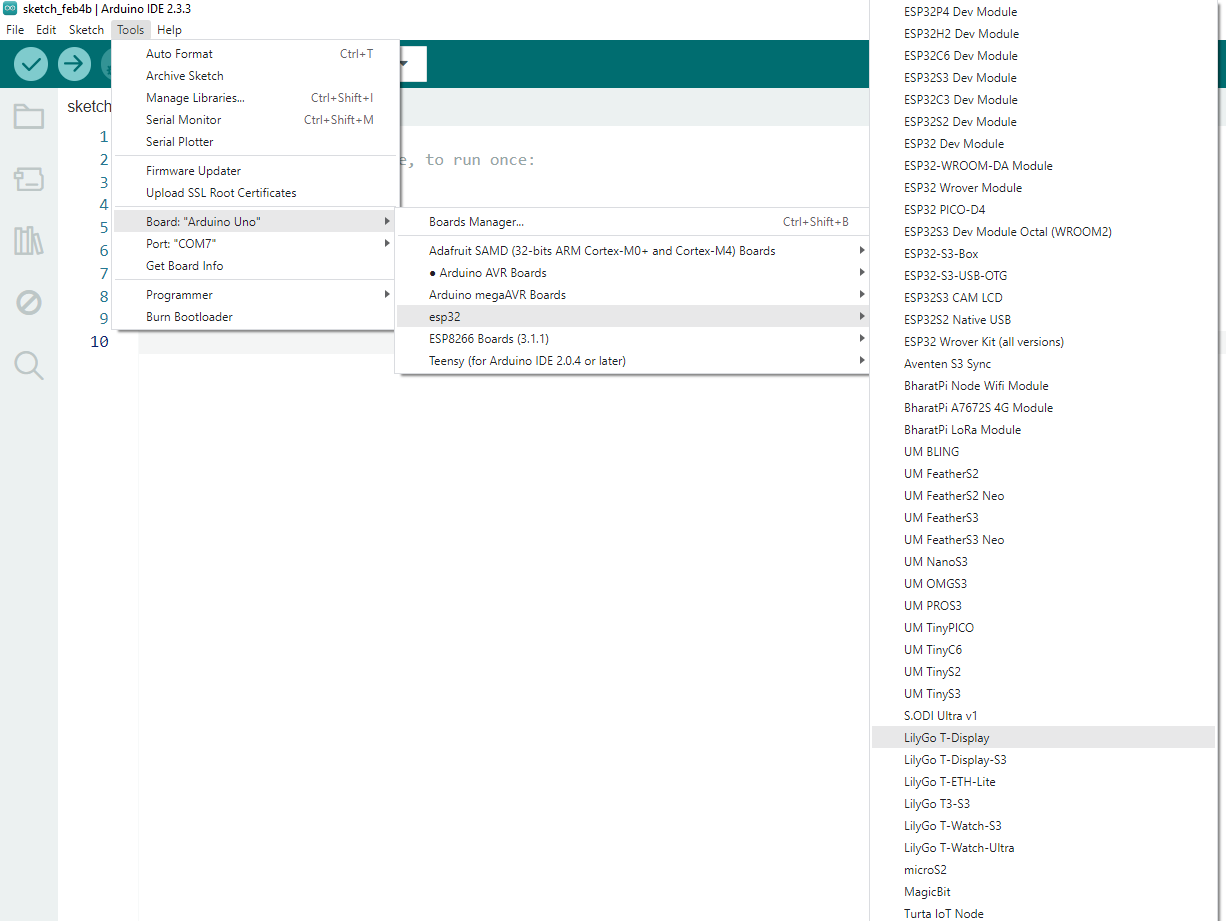

  • Selecteer de “LilyGo T-Display” board manager (Opgelet de T-Display-S3 is een andere processor!):
    • Tools > Board > LilyGo T-Display

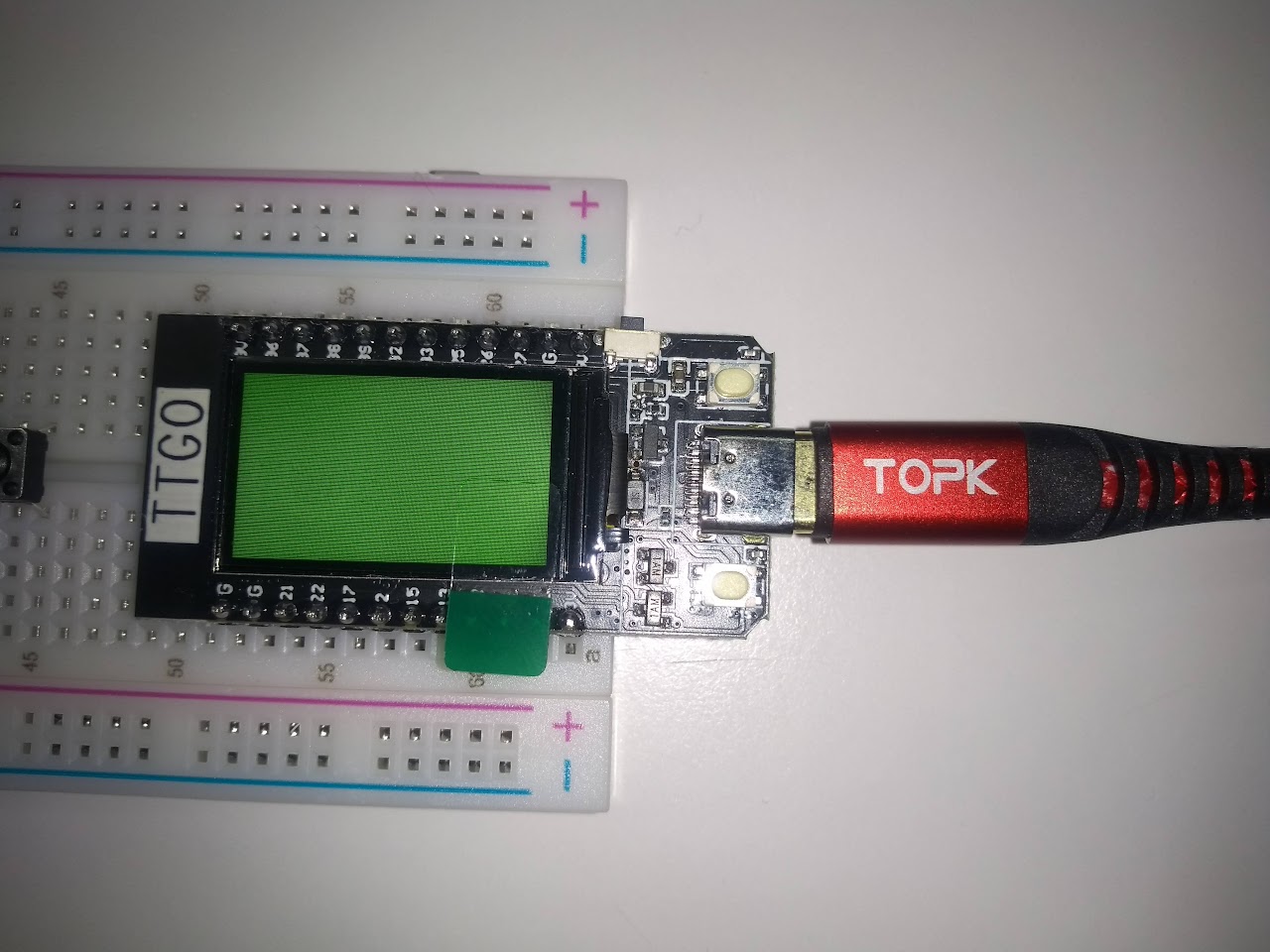

  • Plug je T-Display in je PC met een USB C kabel

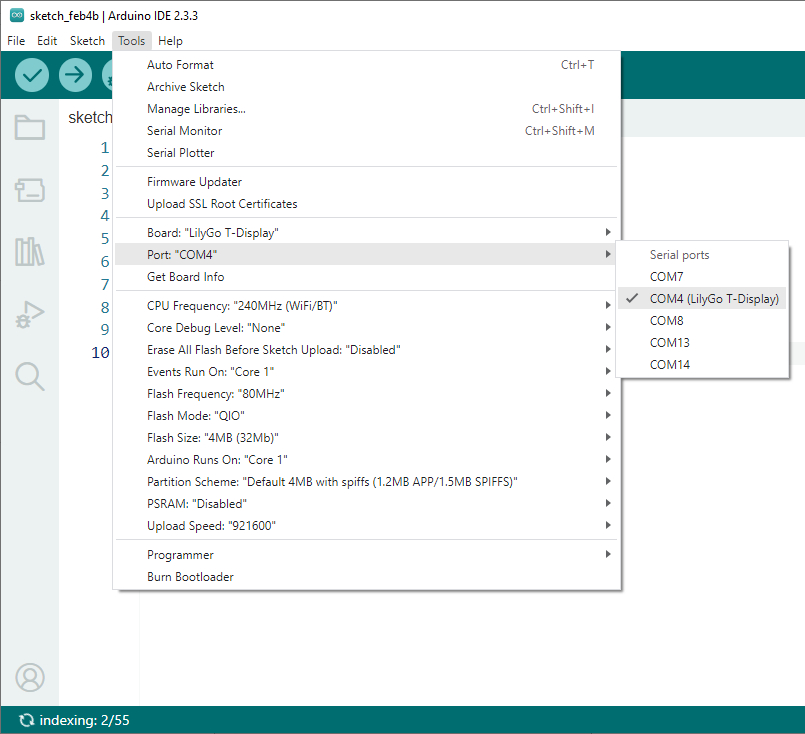

  • Selecteer de juiste COM Poort:
    • Tools > Port > COMX (Meestal is het de hoogst beschikbare COM poort, dit kan je controleren via je Apparaatbeheer of gewoon de beschikbare poorten even proberen)

Als je binnen de Arduino IDE geen poort detecteert, controleer dan even of er een probleem is:

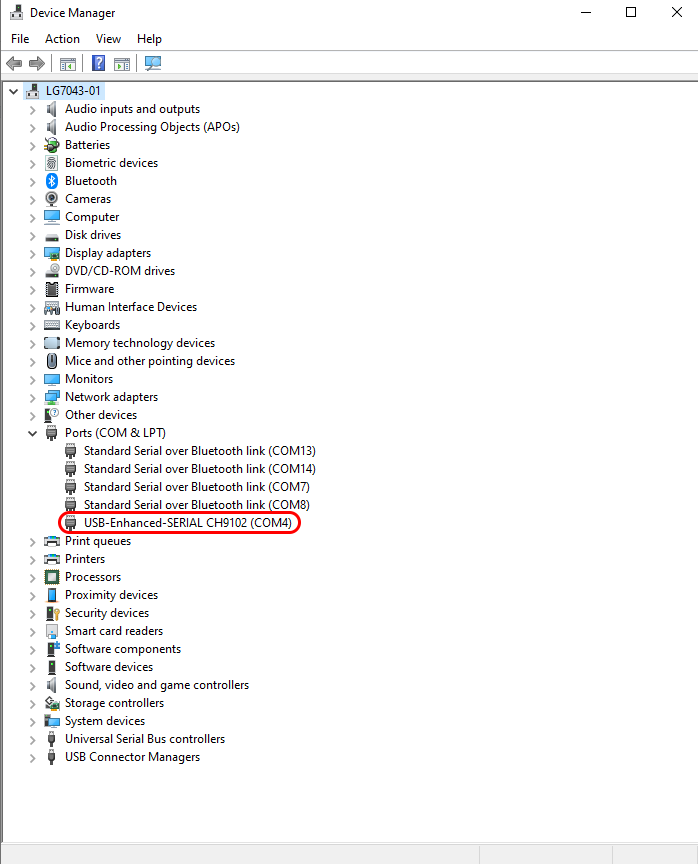

  • Win10/Win11: in je Device Manager (Poorten (COM & LPT))
  • MacOS/Linux: via terminal: “ls /dev/tty.*”.

Indien je driver niet gevonden wordt, en je maakt gebruik van:

  • Win10/11: Ga naar “Apparaatbeheer”/“Device Manager”, en update de driver van de WCH USB to UART bridge CH9102F (download link via fabrikant). Installatiehulp.

  • OSX: Installeer de driver van hier. Bij installatie, klik op “open preferences” ipv ok, en geef toestemming om gebruik te maken van de poort. Installatiehulp.

  • Linux: Correcte driver zit in recente kernels (info), maar je gebruiker moet nog de voldoende rechten hebben om via Serial te mogen communiceren (info).

Indien je board gebruikt maakt van een oudere USB-> Serial chipset (CP21XX):

  • Win10/11: Ga naar “Apparaatbeheer”/“Device Manager”, en update de driver van de Silicon Labs USB to UART bridge (direct download link via fabrikant)

  • OSX: Installeer de driver van hier (kies voor “CP210x VCP Mac OSX Driver” bij het tabje downloads). Bij installatie, klik op “open preferences” ipv ok, en geef toestemming om gebruik te maken van de poort.

  • Linux: Correcte driver zit in recente kernels (info), maar je gebruiker moet nog de voldoende rechten hebben om via Serial te mogen communiceren (info).

Indien je gebruikt maakt van Windows 10 of 11 en het met bovenstaande slaag je er nog steeds niet in om code te uploaden, volg dan de volgende stappen.
