Opdracht 5: Processor

Voor deze opdracht is het de bedoeling om zelf de processor te maken. Je mag, maar dit is niet verplicht, eerder gebruikte code (voor ALU, program counter, …) hergebruiken.

RISC-V

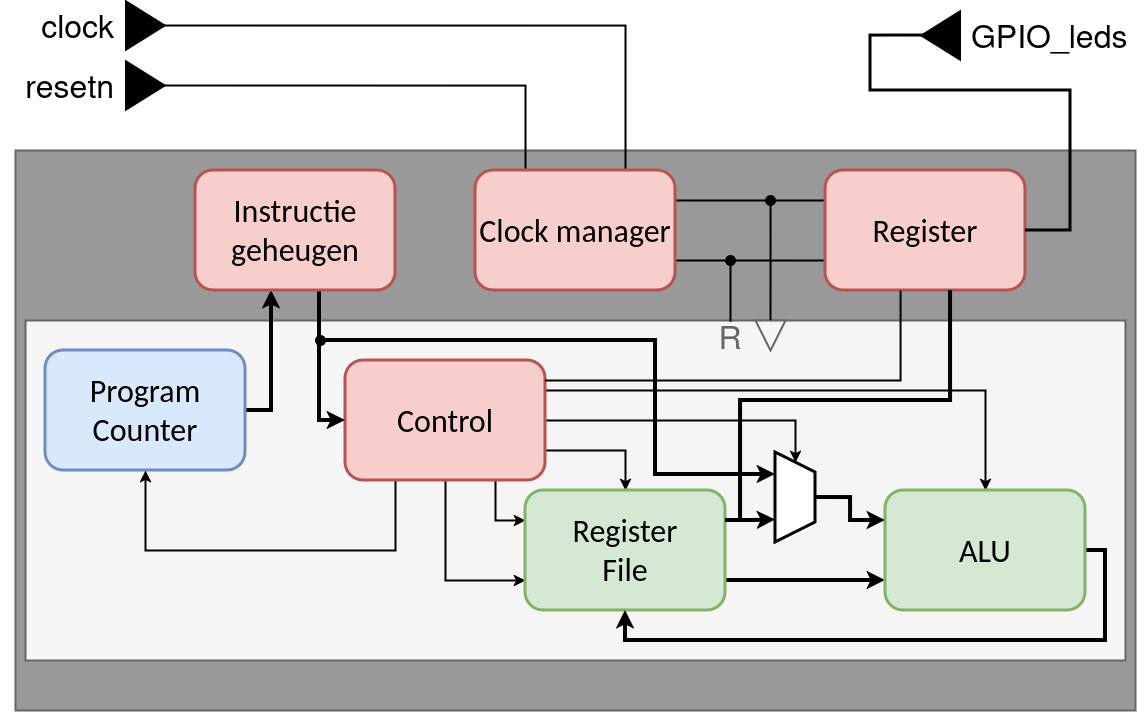

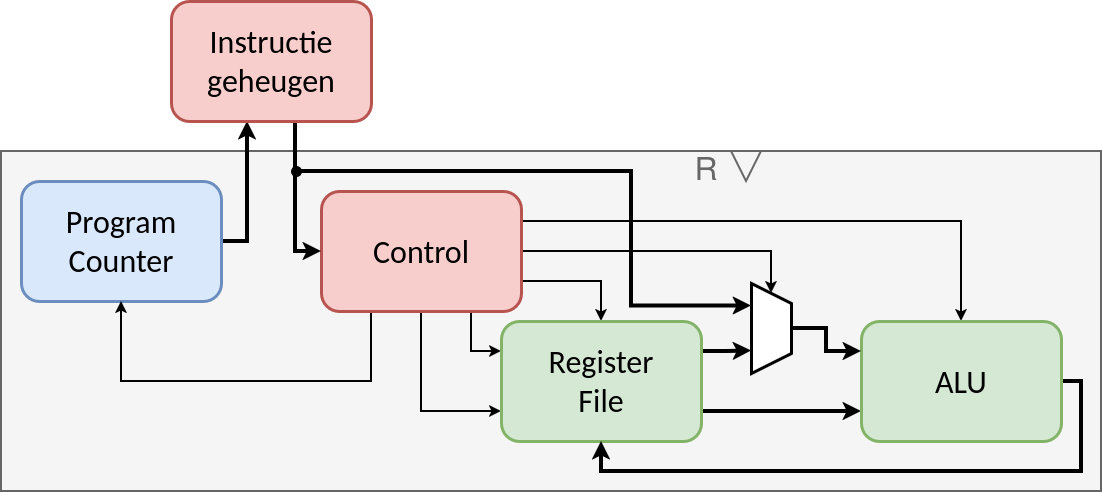

entity processor is
    port(
        clock : in STD_LOGIC;
        reset : in STD_LOGIC;
        pc : out STD_LOGIC_VECTOR(31 downto 0);
        inst : in STD_LOGIC_VECTOR(31 downto 0)
    );
end entity processor;

De controle blok kan hier gedownload worden. Hieronder vind je een woordje uitleg over de poorten van de controle blok.

Poort naam Dimensie en richting Bron / Doel Uitleg
inst 32-bit input van IMEM de instructie die uitgevoerd moet worden
alu_equal 1-bit input van ALU de vlag die aangeeft dat de twee operanden gelijk zijn
alu_x_lt_y_s 1-bit input van ALU de vlag die aangeeft dat de x kleiner is dan y (als er uitgegaan wordt van signed getallen
alu_x_lt_y_u 1-bit input van ALU de vlag die aangeeft dat de x kleiner is dan y (als er uitgegaan wordt van unsigned getallen
abs_rel_b 1-bit output naar PC controle-signaal dat aanduidt of er absolute (‘1’) of relatieve sprong (‘0’) is
immediate_four_b 1-bit output naar PC controle-signaal dat aanduidt of de relatieve sprong immediate (‘1’) of 0x4 (‘0’) gebruikt als tweede operand
immediate 32-bit output naar PC en ALU data die:
  • de grootte van de relatieve sprong immediate aangeeft (PC)
  • de tweede operand aanbiedt (ALU)
regfile_we 1-bit output naar register file controle-signaal dat de write-enable stuurt van de register file
alu_op 3-bit output naar ALU controle-signaal de operatie van de ALU kiest
alu_arith_logic_b 1-bit output naar ALU controle-signaal dat het onderscheid maakt tussen een arithmetische (‘1’) en een logische (‘0’) operatie
alu_signed_unsigned_b 1-bit output naar ALU controle-signaal dat het onderscheid maakt tussen een signed (‘1’) en een unsigned (‘0’) operatie
second_operand_selector 1-bit output naar multiplexer controle-signaal dat de selectie maakt van de MUX (‘1’ voor de 32-bit immediate bus ; ‘0’ voor de tweede data uitgang van register file), die de tweede operand bepaalt van de ALU
